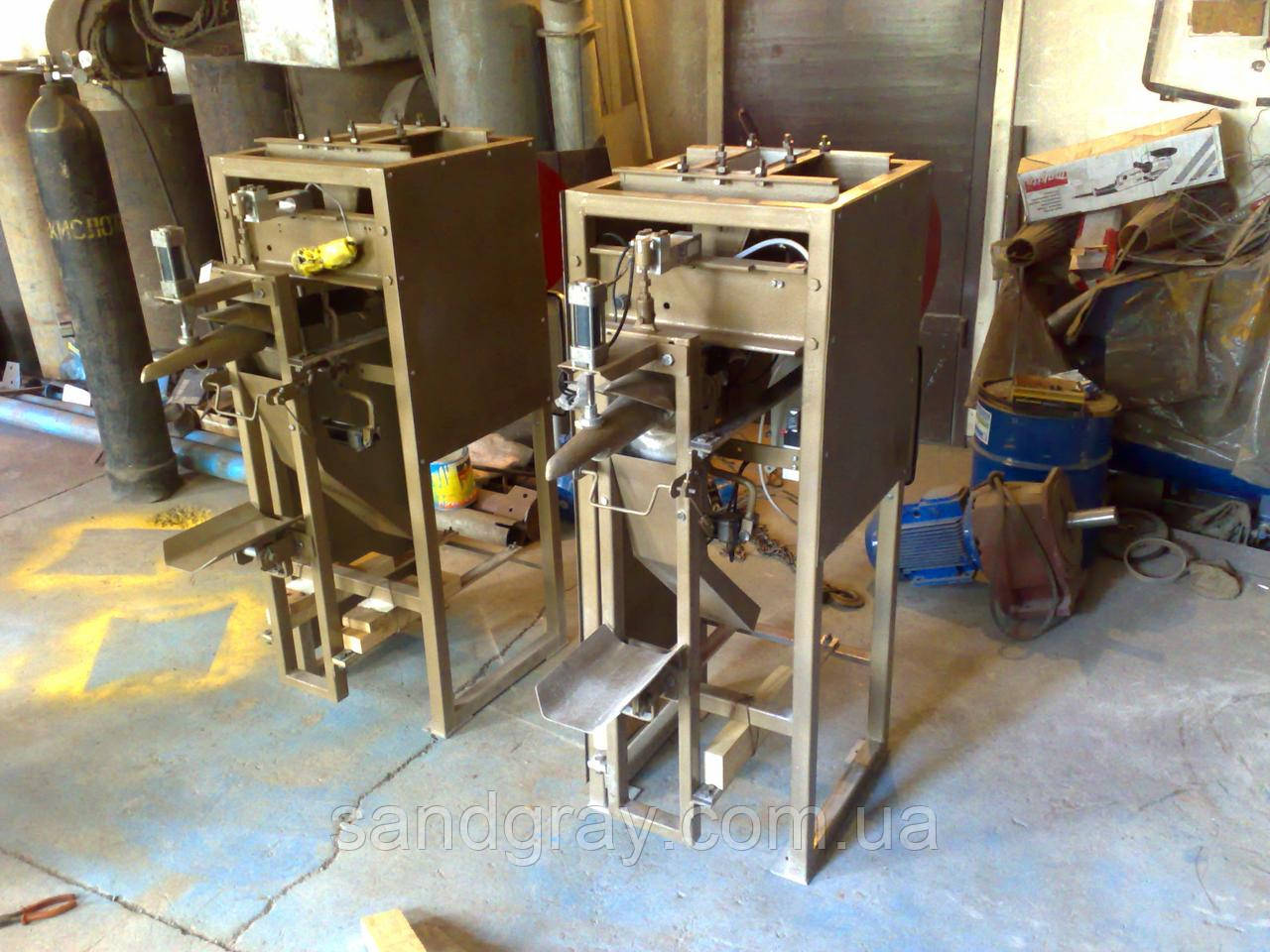

СТАНЦІЯ ФАСУВАННЯ КЛАПАННИХ МЕШКІВ SG ПАРРОТОР
Комплектація фасування SG ПАРour:
· Несна рама
· Ротор
· Зваблива каретка
· Система контролю набору дози
· Наповнювальний патрубок
· Притискний механізм мішка
· Електропривод
· Пневмосистема
· Система видалення пилу
· Обприскувач мішка
Опції для фасування SG ПАРour:
· Приймальний конвеєр стрічковий
· Ущільнювач мішка
· Маркувальник дати
· Система аспірації
· Виготовлення з неіржавкої сталі для харчових продуктів
Короткий опис. Станція фасування клапанних мішків SG ПАРРОТОР, нашого виробництва призначена для фасування сипких, порошкоподібних і зернистих продуктів, як-от цемент і сухі будівельні суміші, у клапанні мішки вагою від 15 до 50 кілограмів зі швидкістю 10 тонн на годину (з розрахунку 25 кг/мішок). Станція фасування цементу зроблена за зарекомендувала себе з позитивного боку "класичної" роторної схеми.
Порядок роботи SG ПАРРОТОР.
Підготовлений для фасування матеріал за допомогою роторного живильника завантажується з проміжного бункера станції фасування цементу в приймальний отвір завантажувального патрубка тощо, примусово, під тиском стисненого повітря подається в мішок.
Дозування продукту — вагове, відбувається за принципом «брутто», продукт безперервно зважується разом із мішком у міру його наповнення. Продуктивність станції фасування безпосередньо пов'язана з величиною дози фасуваного продукту. Під час фасування продукту з насипною вагою 1000 кг/м3 в мішки по 25 кг, вона становить до 10 т/год. Істотний вплив на швидкість фасування мають властивості фасуваного продукту.
Роторний живильник, який є невіддільною частиною станції фасування, обладнаний швидкознімною бічною кришкою, яка забезпечує можливість легкого доступу у внутрішню порожнину роторного живителя для чищення та візуального контролю. Незалежне настроювання тиску стисненого повітря, що подається в наповнювальний канал, дає змогу використовувати станцію фасування для роботи з різними, зокрема важкими з погляду фасування, продуктами. Вільний переріз дозувального клапана в режимі «тонкого» потоку регулюється, що дає змогу налаштовувати похибку дозування в необхідному діапазоні. Наповнювані мішки з матеріалом спираються на стаціонарну опору.
Після звільнення притискача мішок падає на прийомний конвеєр стрічкового типу з переворотом на 180° під дією власної ваги. Положення по вертикалі та горизонталі регулюється відповідно до габаритів мішків. Приймний конвеєр обладнаний щитками для забезпечення правильного положення мішків на стрічці. Мішки з матеріалом укладаються на піддони та надходять на склад або ж відразу спрямовані на відвантаження в транспортні засоби.
Операції, що здійснюються на станції фасування SG ПАРРОТОР:
- притискач порожнього мішка до основи завантажувального патрубка;
- контроль наявності мішка в зоні дозування (опція);
- "Знулення" тари;
- подавання продукту за допомогою роторного живителя;
- подавання стисненого повітря в камері;
- наповнення "повним" потоком;
- досипка "тонким" потоком;
- скидання тиску в камері;
- скидання наповненого мішка.
Система автоматизованого керування АСУ-КВ4:
Керування станцією фасування клапанних мішків здійснюється з лицьової панелі шафи автоматизованого керування АСУ-КВ4. Контроль дозування здійснюється в автоматичному режимі.
Система аспірації
Під'єднання до системи аспірації є обов'язковою умовою для нормальної експлуатації станції фасування SG МАКРОТОР. Ефективна аспірація особливо важлива, оскільки як енергоносій слугує стиснене повітря. Рекомендуємо використовувати систему аспірації на базі рукавного фільтра SG-CLE.
Стиснене повітря, яке використовується в станції фасування, має бути осушене й очищене від домішок, для цього в складі станції фасування використовуються пристрої осушення та підготовки стисненого повітря.
№ |
Найменування обладнання |
Вартість, грн. (c НДС) |
1 |
Станція фасування клапанних мішків SG ПАРРОТОР |
78 000 |
2 |
Стрічковий транспортер КЛ-SG ПАР-3000 |
40 000 |
3 |
Аспіраційна станція на базі фільтра SG-CLE |
28 000 |
Загальні параметри | |
---|---|
Вага | 80 кг |
Довжина | 800 мм |
Ширина | 600 мм |
Висота | 1200 мм |
- Ціна: 78 000 ₴
