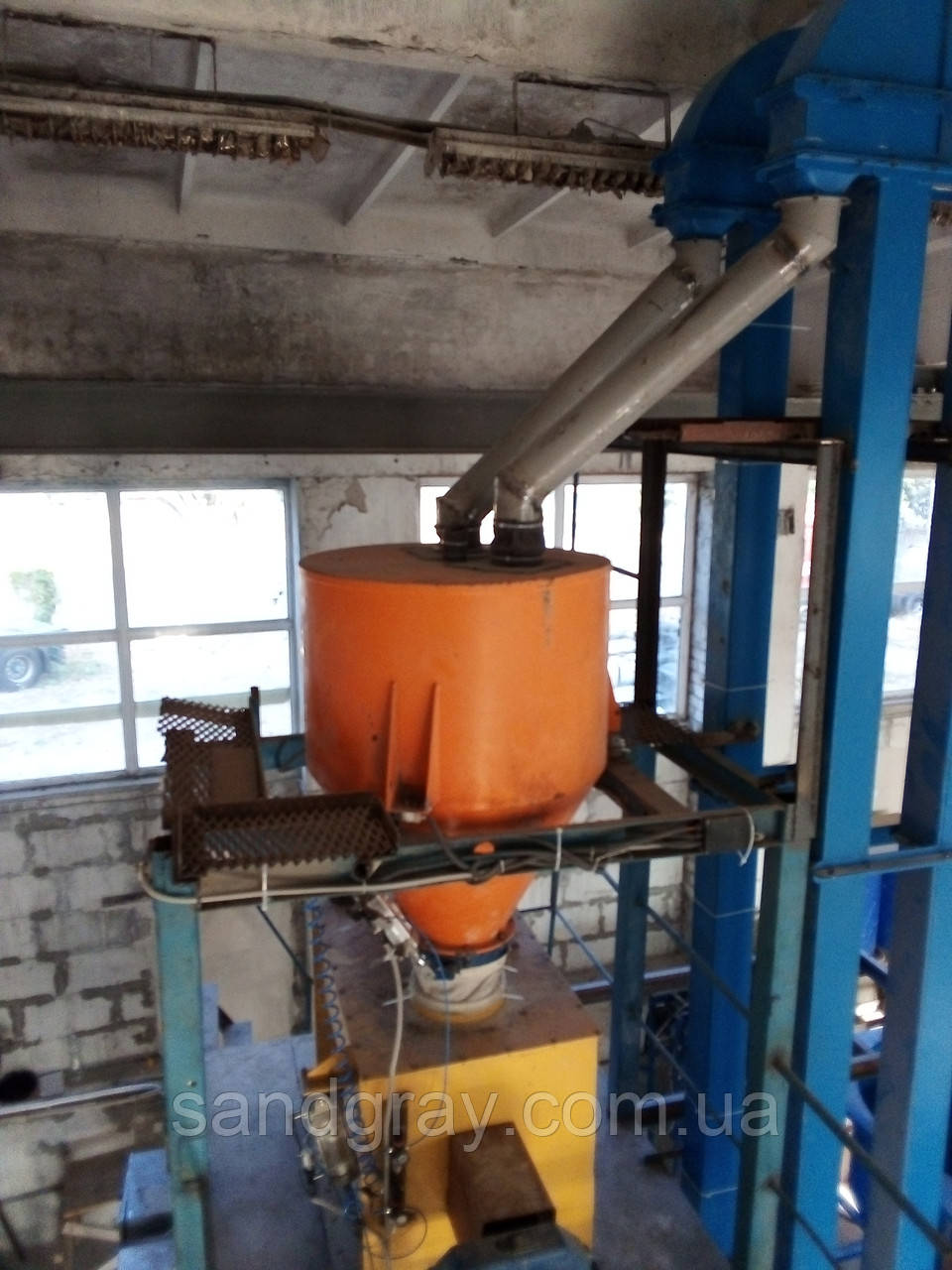

Дозатор бункерний ваговий автоматизований SG ДГТВ

ДОЗАТОР ГРУПОВОЇ ТЕНЗОМЕТРИЧНОГО ЗВІШЕННЯ   SG ДГТВ

Призначення й принцип дії дозатора SG ДГТВ

Дозатор призначений для послідовного зважування (багатокомпонентного дозування) заздалегідь заданих порцій сипких матеріалів (пісок, цемент, гіпс, вапно та ін.).

У процесі зважування ємність дозатора наповнюється матеріалом за допомогою зовнішнього живителя (шовковий живильник, закрив). Для точного зважування невеликих порцій матеріалу в дозаторі застосовані 3 тензометричні датчики класу точності 0,03%. Віддозозований матеріал утримується в дозаторі за допомогою пневмозакрива.

Принцип дії вагового дозатора ґрунтується на перетворенні сили ваги дозованого матеріалу, що міститься в ємності приймального бункера, за допомогою тензодатчиків на електричний сигнал, пропорційний масі вантажу. Сигнал від тензодатчиків подається в контролер дозування, який змінює його в цифровий код і після перетворення подає результати зважування на ваговий контролер. Подавання матеріалів у бункер-дозатор здійснюється через завантажувальні патрубки живильниками (гвинтові конвеєри або стрічкові транспортери).

Конструкція дозатора поєднується із системою подавання матеріалу в дозатор і приймання матеріалу з дозатора брезентовими або гумотканевими рукавами. Для полегшення їхнього приєднання на всіх патрубках ємності й на корпусі поворотної заслінки є бортики.

У верхній частині ємності вварений патрубок для відведення під час завантаження зайвого повітря в систему аспірації.

Комплектація SG ДГТВ

1.      Металева місткість

2.      Вхідні патрубки

3.      Патрубок-фільтр

4.      Опорна рама

5.      Вузол вбудовки тензодатчика

6.      Тензодатчик

7.      Випускний закрив (батерфляй)

8.      Пневмоциліндр

Конкурентні переваги вагового дозатора SG ДГТВ

• Висока точність зважування.
• Зважування до шести різновидів матеріалів (компонентів)
• Діапазон зважування від 0,1 до 800 кг можливий із застосуванням високоточних тензометричних датчиків.
• Виготовлення будь-якого об'єму під замовлення
• Робота в автоматичному режимі
• Можливість вбудовування дозатора в наявну лінію замовника

Технічні характеристики дозатора SG ДГТВ
